Tip de montare încorporat cu filet

  • Forța de prindere 1,25kn
  • Forța de tensiune 5kn
  • Precizie de poziționare repetată <0,005mm
  • Diametru 45mm, grosime totală 20mm, greutate 0,15kg
  • Tip de montare încorporat cu filet
  • Tip de montare încorporat cu filet
  • Tip de montare încorporat cu filet

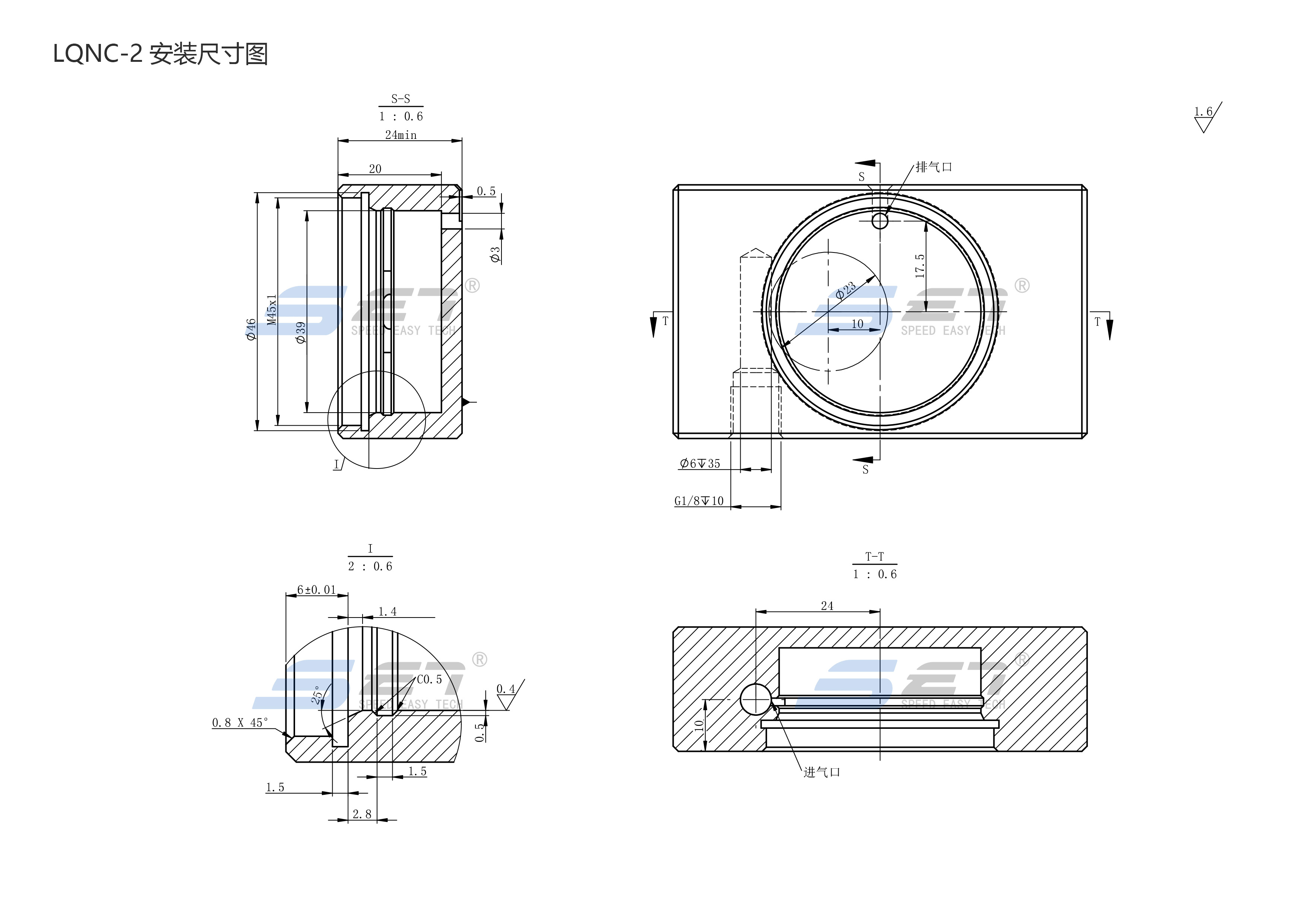

Desen detaliat
  • Tip de montare încorporat cu filet
  • Tip de montare încorporat cu filet
  • Tip de montare încorporat cu filet
Contactaţi-ne
Suzhou Set Industrial Equipment System Co., Ltd. Parametrii produsului Suzhou Set Industrial Equipment System Co., Ltd. Desen Suzhou Set Industrial Equipment System Co., Ltd. Descărcare date Suzhou Set Industrial Equipment System Co., Ltd. Accesorii conexe
Prezentare generală a produsului

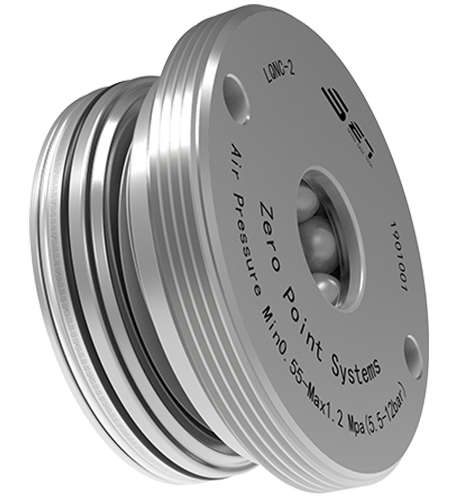

Fir încorporat în diametru de poziție zero 45mm, grosime totală 20mm, greutate 0,15 kg, este un tip de montare încorporat de presiune de poziționant zero mic, deblocat de presiunea aerului, blocare mecanică cu arc.
Precizie de poziționare repetată <0,005mm, forță de prindere a unui singur poziționator 1.25KN, forță de tensiune 5KN.
Diferentă de modul tradițional de instalare încorporat, modul de instalare al acestui poziționar este instalat prin rotirea șuruburilor, care este mai potrivită pentru condițiile de lucru mici și ușoare ale schimbării rapide a sculelor.

Tip de montare încorporat cu filet
Caracteristici ale produsului

  • Potrivit pentru manipulare, industria automatizării;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Potrivit pentru câmpuri de tăiere non-metalice.

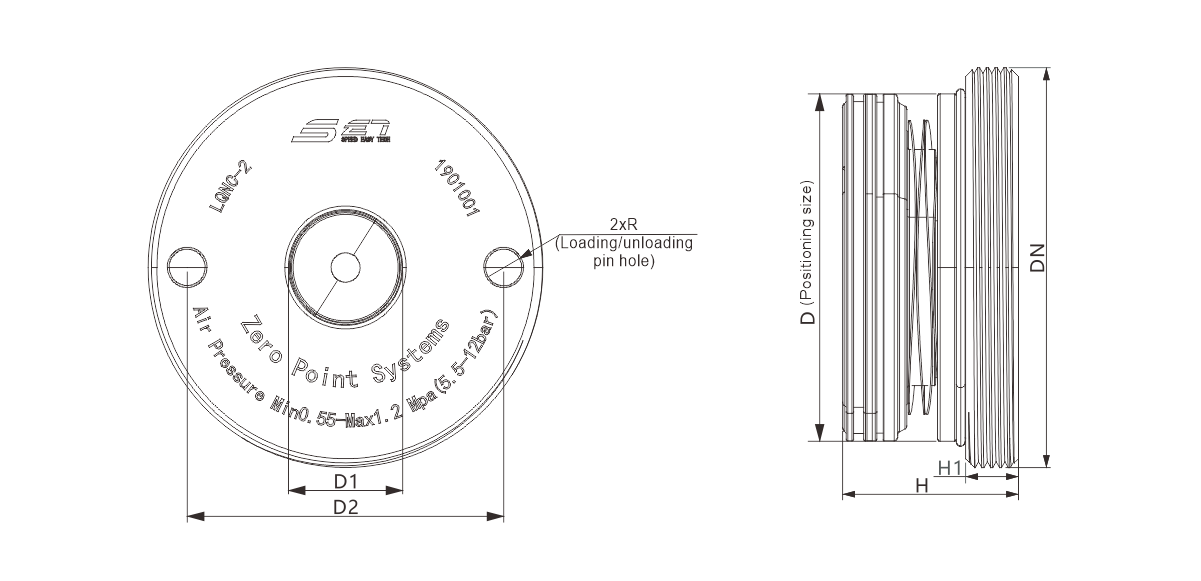

Diagrama dimensiunilor produsului

Număr de ordine Metoda de deblocare

Forța de prindere (KN)

Forța de tensiune (KN)

Sufla aer

Greutate (kg)

LQNC-2

Presiune atmosferică

1.25

5

√

0.15

Număr de ordine

DN

Ød

(H6)

Ød1

D2

H

H1

(± 0,005)

Ødr

LQNC-2

M45x1 39

13

36

20

6

4.1

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Tip de montare încorporat cu filet

  1. Fir încorporat în diametru de poziție zero 45mm, grosime totală 20mm, greutate 0,15 kg, este un tip de montare încorporat de presiune de poziționant zero mic, deblocat de presiunea aerului, blocare mecanică cu arc.
  2. Precizie de poziționare repetată <0,005mm, forță de prindere a unui singur poziționator 1.25KN, forță de tensiune 5KN.
  3. Diferentă de modul tradițional de instalare încorporat, modul de instalare al acestui poziționar este instalat prin rotirea șuruburilor, care este mai potrivită pentru condițiile de lucru mici și ușoare ale schimbării rapide a sculelor.
