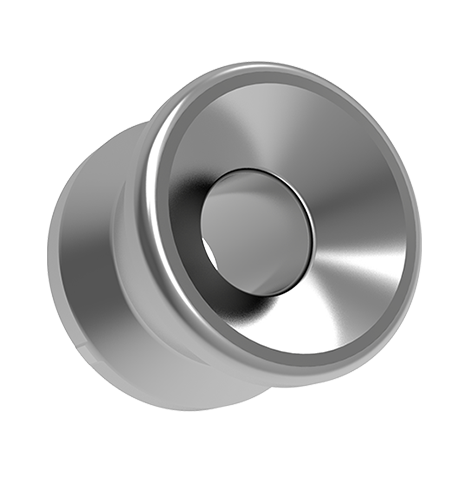

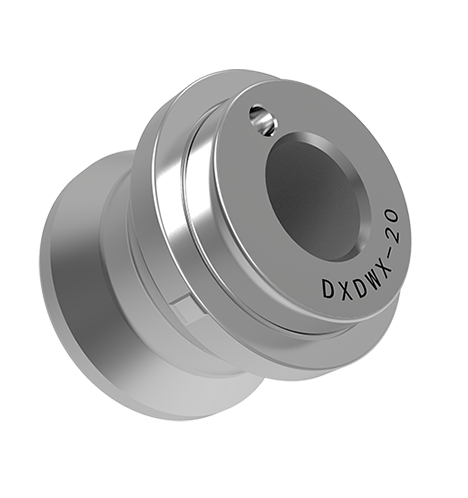

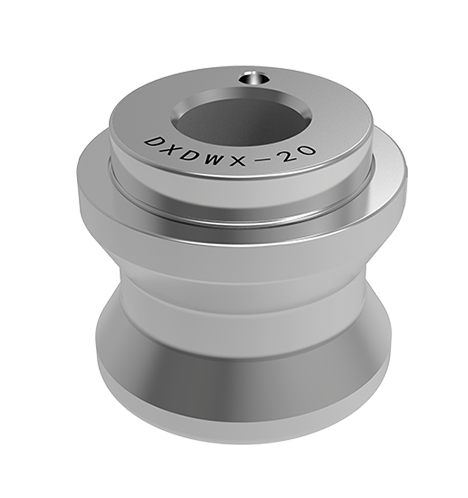

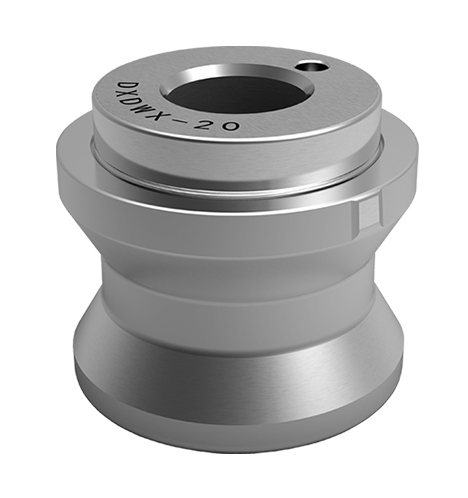

Pin de poziționare, tratament de întărire.
28mm ridicat (fără cheie direcțională), greutate 105g.
Limitează doar gradul de libertate de rotație și joacă un rol direcțional.
Unghiul dintre gaura de ghidare și partea de poziționare este de 45 °, care este potrivit pentru poziția de blocare a bilei pe coloană dreaptă.
Tratament de întărire;
Unghiul dintre gaura de ghidare și marginea de poziționare este de 45 °;
Limitează doar libertatea de rotație, joacă un rol direcțional;
Potrivit pentru poziția de blocare a bilei pe coloană dreaptă.
| Număr de ordine | Ødn | Ødn1 (H6) | Ød2 | D3 | H | H1 | H2 | K | Greutate (G) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| Dxjt-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| Dxjt-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
