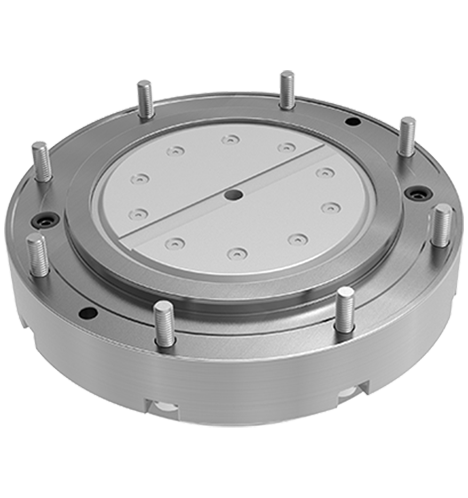

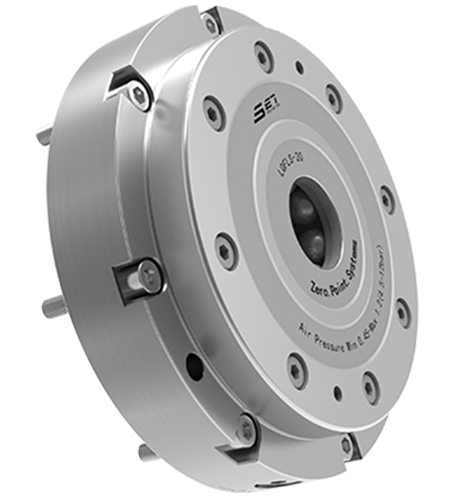

Este deblocat de presiunea gazului și blocat mecanic de arc.
La deblocarea portului de admisie, localizatorul este deblocat și tava poate fi eliminată; La deblocarea portului de reducere a presiunii, localizatorul se auto-blochează și nu este necesar să conectați constant sursa de presiune în timpul utilizării.
Precizia de poziționare repetată ≤0.005mm, forța de prindere a poziției unică 17KN, Forța de tensiune 55KN. Este o parte de asamblare și este ușor de instalat.
Intervalul de temperatură de utilizare este de -20 ℃ ~ 80 ℃. Potrivit pentru câmpuri de tăiere metalice sau non-metalice.
Deblocări de presiune a gazului, blocare mecanică cu arc;
Precizia de poziționare repetată ≤ 0,005mm;
Placa de bază folosită în timpul instalării este mai subțire și mai ușoară în grosime.
Material: oțel inoxidabil întărit;
Este o parte de asamblare și este ușor de instalat;
| Număr de ordine | Metoda de deblocare | Forța de prindere (KN) | Forța de tensiune (KN) | Sufla aer | Greutate (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Presiunea gazului | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Presiunea gazului | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Presiunea gazului | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Presiunea gazului | 17 | 55 | √ | 8.8 |

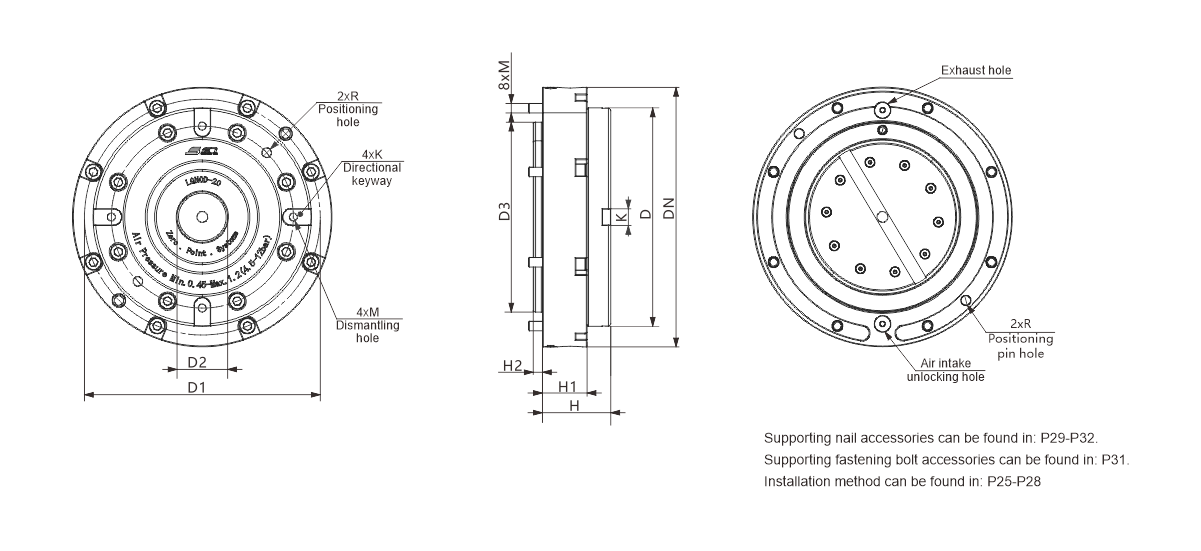

| Număr de ordine | Ødn | Ød | Ød1 | Ød2 | Ød3 (H7) | H | H1 | H2 | M | SAU | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Tip de flanșă Tip de instalare
Tip de listă
