Flanșă fixă

  • Folosit pentru montarea poziției de punct zero montat pe blat pe masa mașinii
  • Potrivit pentru diferite dimensiuni T-slot Table
  • Flanșă fixă
  • Flanșă fixă
  • Flanșă fixă
Desen detaliat
  • Flanșă fixă
  • Flanșă fixă
  • Flanșă fixă
Contactaţi-ne
Suzhou Set Industrial Equipment System Co., Ltd. Parametrii produsului Suzhou Set Industrial Equipment System Co., Ltd. Desen Suzhou Set Industrial Equipment System Co., Ltd. Descărcare date Suzhou Set Industrial Equipment System Co., Ltd. Accesorii conexe
Prezentare generală a produsului

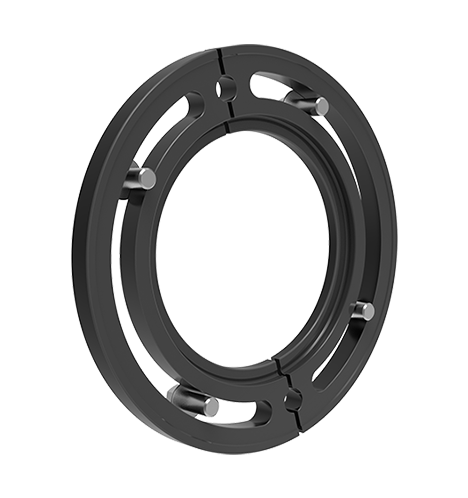

Flanșă fixă, P20, Suprafață de nitring pentru baie QPQ.
Diametru 198mm, grosime 13,5 mm (fără șuruburi).
Folosit pentru montarea poziției de punct zero (LQTMS) montat pe masă (LQTMS) pe tabelul mașinii.
Poate fi utilizat pentru diferite tabele de dimensiuni T-slot.

Flanșă fixă
Caracteristici ale produsului

  • Flanșele fixe sunt utilizate pentru montarea tipului Mesa (LQTMS) pe tabelul mașinii;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Potrivit pentru diferite dimensiuni T-slot ale tabelului.

Diagrama dimensiunilor produsului

Număr de ordine Numărul dimensiunii Ød Ødb Ølk Øl M H Øe Șurub de potrivire
GDFL-5 Q5 120 69.5 88 96.5 8.5 9 79.4 M8
GDFL-10 Q10 170 100 127 167.5 10.5 11.5 113 M10
GDFL-20 Q20 198 128 155 137.5 12.5 13.5 139 M12
