Sisteme de micro -prindere

Folosește Gripper pneumatic

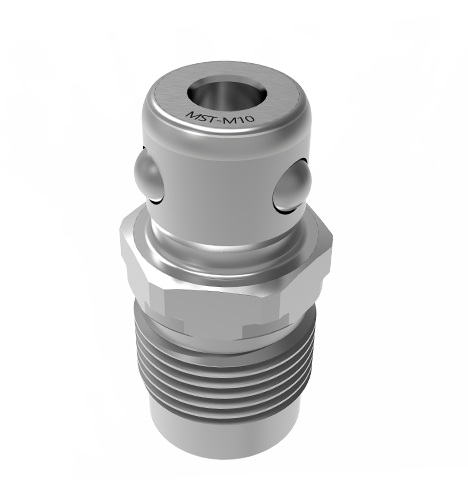

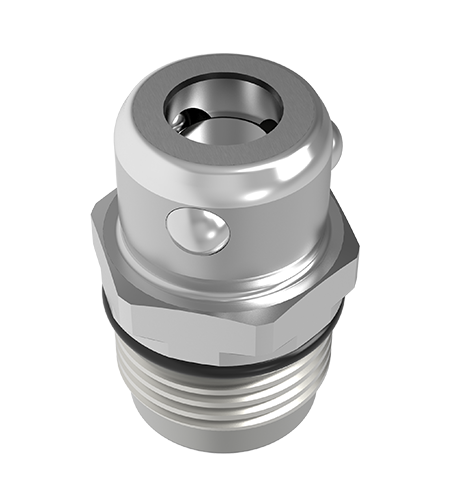

Clamper cu bilă de oțel
Forța de retenție: 70N

Desen detaliat

Contactaţi-ne

Parametrii produsului

Desen

Descărcare date

Accesorii conexe

Prezentare generală a produsului

Folosește Gripper pneumatic și are o clamă cu bilă de oțel.

Dimensiunea sa de gât este de 8 mm, forța de retenție este de 70N, rezistență la tensiune 1MPA, greutatea este de 8g.

Micro -Gripper are o greutate ușoară și are un design compact. Își poate maximiza CPAcity fără a afecta capacitatea de predare a robotului.

Intervalul de temperatură standard de utilizare este 0 ℃ -70 ℃, intervalul de utilizare a temperaturii ridicate este 0 ℃ -120 ℃.

Este potrivit pentru predarea robotului de automatizare.

Caracteristici ale produsului

Folosește Gripper pneumatic;
Micro -Gripper are o greutate ușoară și are un design compact. Își poate maximiza Cpacitatea fără a afecta capacitatea de predare a robotului;

Suzhou Set Industrial Equipment System Co., Ltd.

Are clamper cu bilă de oțel;
Este potrivit pentru predarea robotului de automatizare.

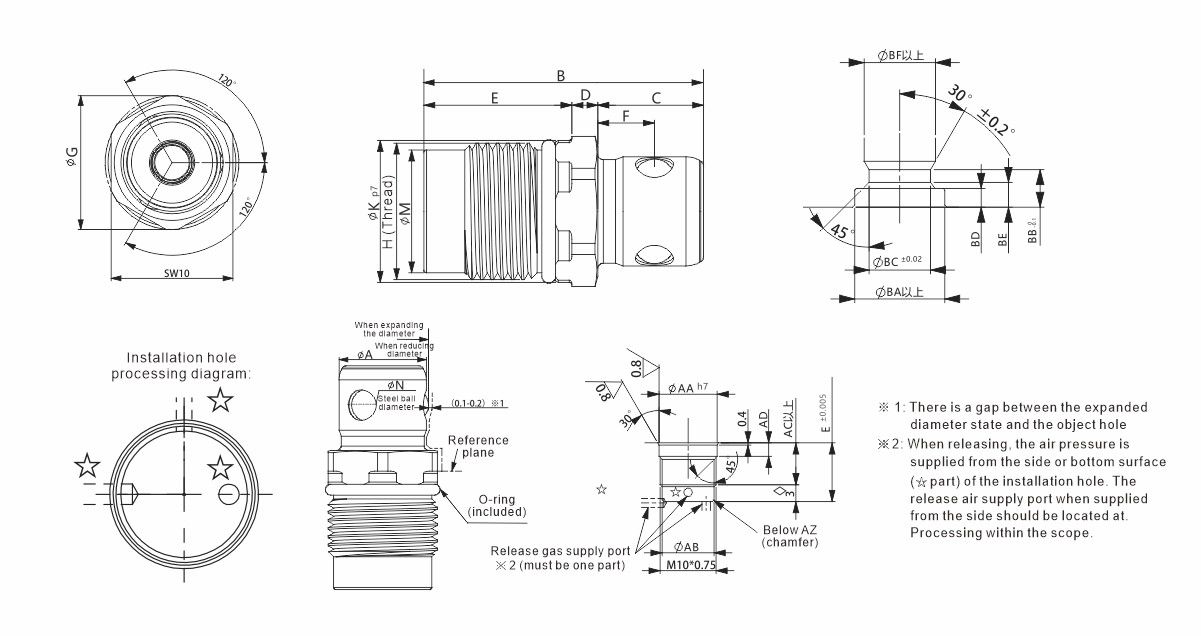

Diagrama dimensiunilor produsului

Numărul dimensiunii	Extinderea și reducerea dimensiunii diametrului		B	C.	D.	E	F	G	H (nominal* pitch)	K	M	N
Numărul dimensiunii	O expansiune	O reducere	B	C.	D.	E	F	G	H (nominal* pitch)	K	M	N
MST-M10	8 ⁰ _-0.05	9.3	20.5	8	2	10.5	4.5	11	M10*0.75	10.4 ^0.036 ^0.018	9	3
MST-M12	10 ⁰ _-0.05	11.5	22.5	9	2.5	11	5	13.5	M12*1	12.4 ^0.036 ^0.018	10.7	3.5
MST-M14	12 ⁰ _-0.05	13.8	25	10	3	12	5.5	15.5	M14*1	14.4 ^0.036 ^0.018	12.7	4
MST-M18	16 ⁰ _-0.05	18.2	29.5	11.5	4	14	6.5	21.2	M18*1.5	19.4 ^0.043 ^0.022	16.1	5

Numărul dimensiunii	Aa	Ab	AC	AD	AZ (Chamfer)	BA	BB	BC	BD	FI	BF
MST-M10	10.4 ^0.018 ⁰	9.3 ^0.07 ^-0.11	7.5	2.4	0.2	12	5	8.2	2.5	3.3	9.5
MST-M12	12.4 ^0.021 ⁰	11 ^0.15 ^-0.08	8	2.4	0.4	14.5	5.8	10.2	3	4.6	11.7
MST-M14	14.4 ^0.018 ⁰	13 ^0.15 ^-0.08	9	2.8	0.4	17	6.45	12.2	3.5	4.9	14.2
MST-M18	19.4 ^0.021 ⁰	16.5 ^0.17 ^-0.12	10.5	3.8	0.4	23	8	16.2	4.5	6.5	18.6
