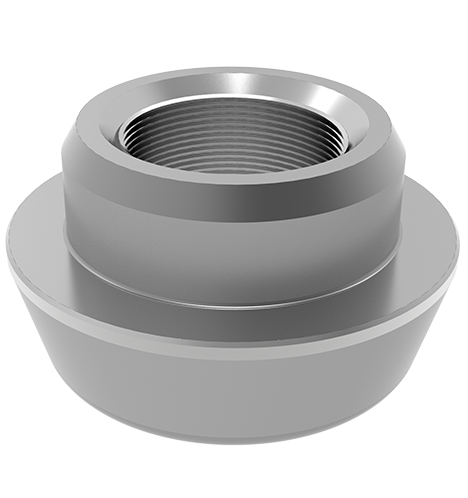

Accesorii conexe

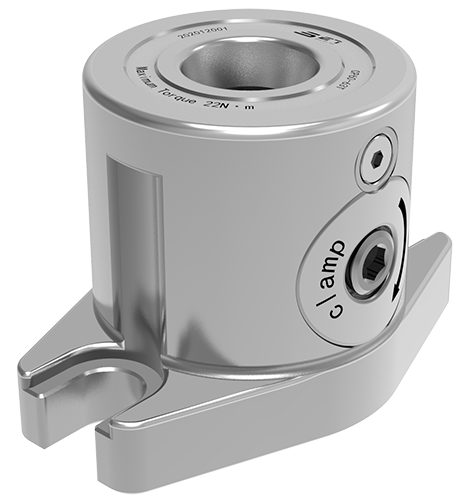

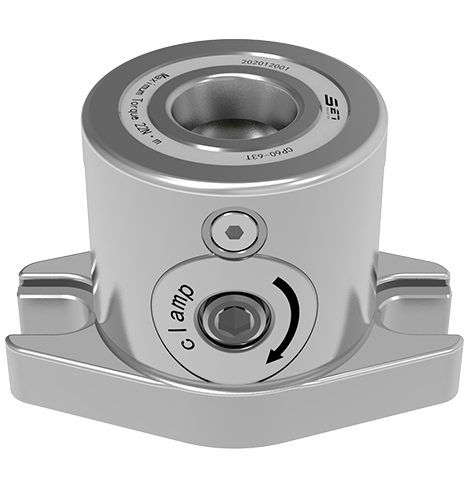

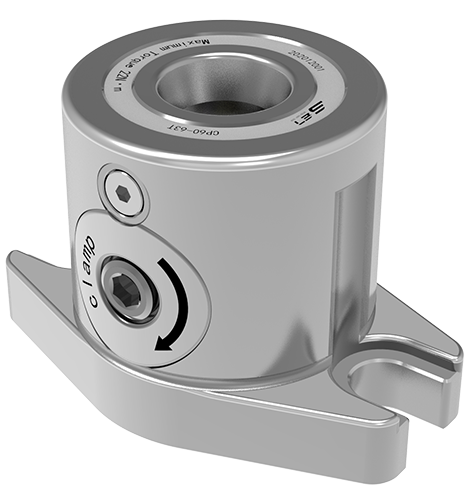

Materialul său este oțel inoxidabil întărit. Poate fi deblocat și fixat prin funcționare manuală.
Precizia de poziționare repetitivă ＜ 0,005mm. Forța de prindere a localizatorului unic este de 8kn. Cuplul său de fixare admisibil este de 8 nm.
Se aplică câmpurilor de prelucrare și asamblare ale matrițelor. Este potrivit pentru reglarea rapidă a modului de funcționare a distanței centrale a localizatorului.
Poate fi deblocat și fixat prin funcționare manuală;
Precizie de poziționare repetitivă ＜ 0,005mm;
Se aplică câmpurilor de prelucrare și asamblare ale matrițelor;
Material: oțel inoxidabil întărit;
Are o forță de prindere ridicată;
Este potrivit pentru reglarea rapidă a modului de funcționare a distanței centrale a localizatorului.
| Numărul D.imensiunii | Metoda de deblocare | Forța de prindere (KN) | Cuplu de fixare admisibil (NM) | Greutate (kg) |
|---|---|---|---|---|
| CP40-40T | Funcționare manuală | 8 | 8 | 0.8 |
| CP60-63T | Funcționare manuală | 15 | 22 | 1.4 |
| CP80-80T | Funcționare manuală | 25 | 50 | 3.3 |

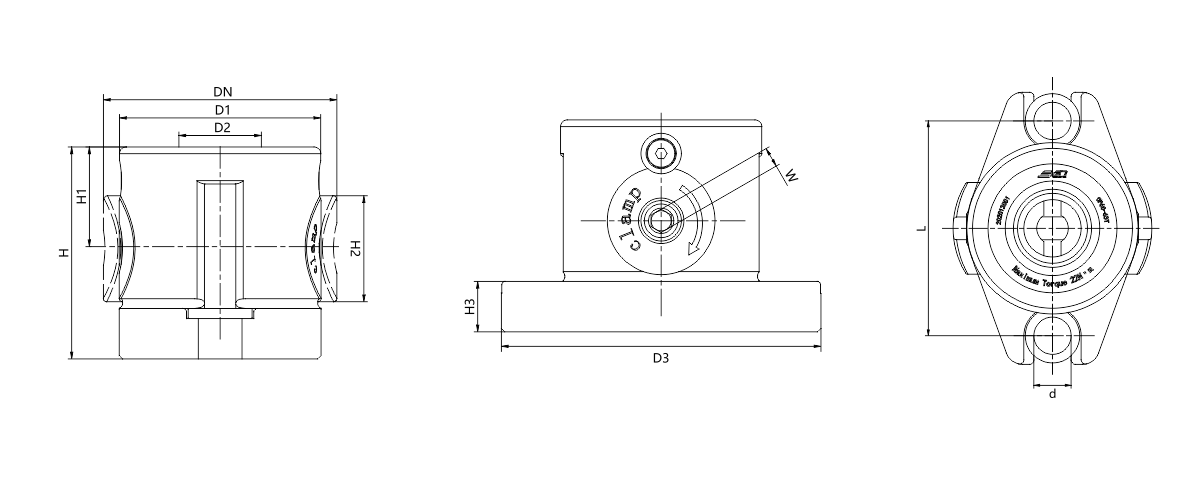

| Numărul dimensiunii | DN | D1 | Ød2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
