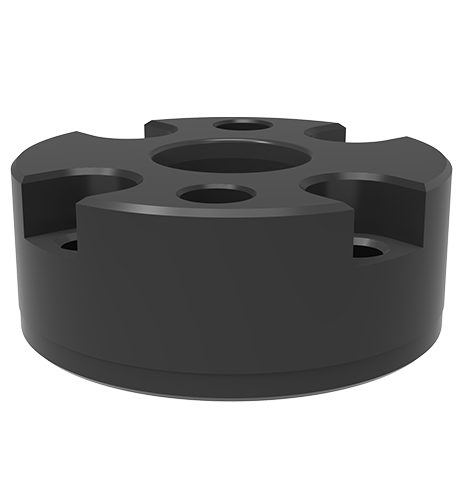

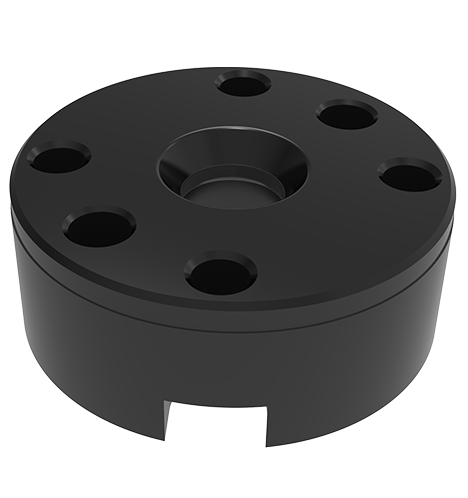

Mânecă de acceptare a coloanei drepte

Desen detaliat

Contactaţi-ne

Parametrii produsului

Desen

Descărcare date

Accesorii conexe

Prezentare generală a produsului

Corpul său este stins și film de oxid ferrosoferric temperat.

Poate coopera cu pinul de coloană dreaptă SDQS-5-SP și BLOW BLOCA SDQS-5-B.

Caracteristici ale produsului

Diagrama dimensiunilor produsului

Numărul dimensiunii	Tip	O	B	C..	D (G6)	E	F	Jacking Gorce (N)	Greutate (G)
SDQS-5-C	Mânecă de acceptare a conului	M5*0.8	4.5	30	38	10	15	300	100
SDQS-5-S	Mânecă de acceptare a coloanei drepte	M5*0.8		30	38	10	15	-	101
SDQS-10-C	Mânecă de acceptare a conului	M6*1		37	45	14	19	450	179
SDQS-10-S	Mânecă de acceptare a coloanei drepte			37	45	14	19	-	184
SDQS-20-C	Mânecă de acceptare a conului		5.5	45	55	18	24	680	337
SDQS-20-S	Mânecă de acceptare a coloanei drepte		5.5	45	55	18	24	-	341

Numărul dimensiunii	D1 (H7)	D2	A (± 0,05)	B	C
SDQS-5-C/S.	38	13	15.5	23	M4
SDQS-10-C/S.	45	16	19.5	28	M4
SDQS-20-C/S.	55	20	24.5	24	M5
