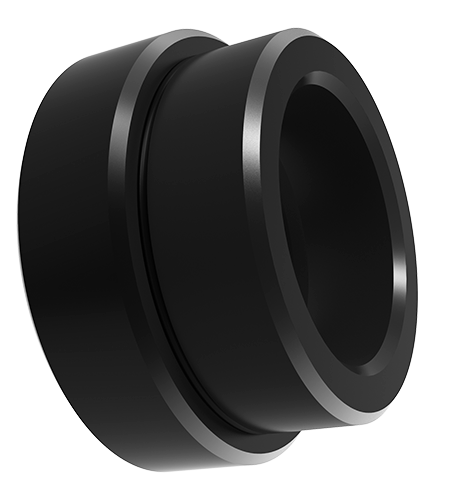

Înălțimea sa este de 12,1 mm, iar greutatea este de 20g. Corpul său este stins și film de oxid ferrosoferric temperat.
Precizia sa de poziționare repetitivă ± ± 0,013mm.
Puneți mâneca de poziționare în placa de comutare a clemei, cooperează cu blocarea bilelor și mâneca de acceptare.
P.S. Precizia repetitivă a poziționării depinde de poziționarea mânecii. Când utilizați două mâneci de poziționare la primul nivel, dacă distanța centrală și centrală a celor două găuri se află în intervalul de toleranță de ± 0,005mm, apoi precizia de poziționare repetitivă poate fi menținută în ± 0,013mm.
Corp: Film de oxid ferrosoferric stins și temperat.
| Numărul dimensiunii | Ød1 | Ød2 | Ød3 | Ød4 | H | H1 | Greutate (G) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Numărul dimensiunii | Øm | PE | Grosimea plăcii compozite H (minim) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
