"Schimbare rapidă în 5 minute! Descoperirea eficienței finale a sistemului de poziționare zero din piele de căprioară."

Principiul sistemului:
Sistemul de poziționare a punctului zero aparține mecanismului de blocare, care este deschis în timpul ventilației și blocat din aer. Când presiunea hidraulică sau presiunea aerului este aplicată pe sistemul de poziționare zero, presiunea va comprima arcul de dedesubt prin piston, iar bila de oțel se va răspândi pe ambele părți. Îndepărtarea depinde de arcul puternic intern și nu este necesară nicio sursă de aer în timpul funcționării normale. Sistemul de schimbare rapidă este compus din diferite tipuri de module de poziționator, utilizarea nu este aceeași, modificările corpului, cu unghia se schimbă și el, este împărțită în poziționator, pin de poziționare, pin de orientare, știft de blocare, aparține poziției clasice „One Side Two Pin”.

O altă caracteristică a sistemului cu puncte zero este funcția sa duală: poziționarea și prindere se realizează simultan, cu o precizie mai mică de 5 μs. Pinul de poziționare conică scurtă face ca suprafața de contact să fie închisă complet și are funcția de auto-blocare. Posibilitatea de prindere permite o anumită abatere radială și abatere unghiulară, care are anumite avantaje pentru încărcarea și descărcarea automată sau manuală.

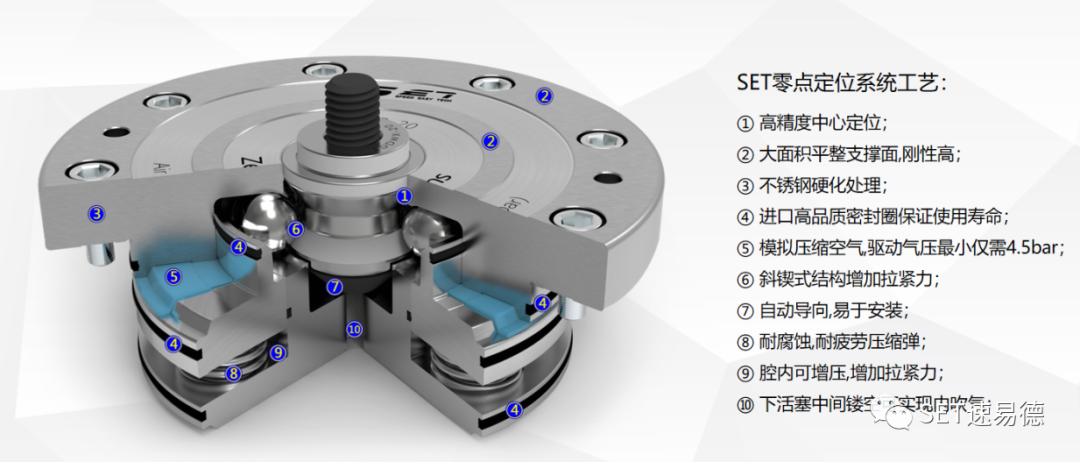

Caracteristicile sistemului de poziționare zero
Mecanism de prindere în auto-blocare

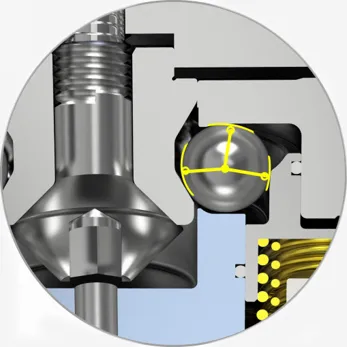

Metoda de prindere a bilă cu trei fețe nu trebuie să conecteze sursa de aer atunci când este utilizată, iar structura mecanică a pnidelor de arc este fixată, iar sursa de aer este necesară numai atunci când deblocarea este deschisă.

Unghi de încărcare înclinat mai mare

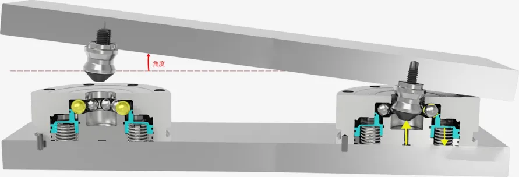

When the fixture is replaced, because it can not be absolutely horizontal, the tray tilt requirements are relatively high, this locator can solve this problem, this locator compared to other brands on the market the tilt Angle of 1.2 degrees, the tilt Angle of this locator allows 30 degrees, the locator uses a ring ball design, special nail contor-free interference design, Therefore, there is no need to ensure absolute level when hoisting the workpiece, which reduces Dificultatea funcționării și riscul de deteriorare a poziționării zero. Mai mult decât atât, fiecare tavă este încorporată cu un mânecă de ghid de poziționare groasă, care ar trebui să aibă o anumită rezistență la impact, permițând distanța excentrică a unghiului să fie de ± 5 mm, îmbunătățind eficiența de prindere. Timpul de ridicare al paletei de la exteriorul mașinii până la tava de masă este redus la cele mai rapide 5 minute (inclusiv dezasamblarea și legarea și rularea).

Potrivit pentru inspecție și curățare automată

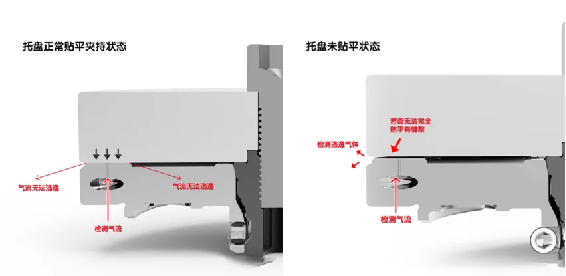

Pentru a asigura stabilitatea tavii și pentru a îndeplini cerințele de poziționare, poziționatorul zero ar trebui să adauge un dispozitiv de detectare a prindere a acestui dispozitiv este să se asigure că poziționatorul zero poate contacta complet suprafața de poziționare a tavii și nu va exista nicio tăietură de fier sau alte resturi la mijloc. Principiul său de lucru este prezentat în figura (1). Aerul de detectare va elibera presiunea aerului (0,2MPa) în afara găurii. Setați valoarea de rating a senzorului de debit. Când tava nu este plană cu poziționatorul, așa cum se arată în figura 2, gazul de scăpare detectat va scăpa spre exterior de -a lungul golului, iar senzorul de debit va determina diferența de debit, astfel încât să realizeze detectarea de prindere. Gaura de detecție va pulveriza, de asemenea, presiunea de curățare de 0,6MPa spre exterior pentru a asigura curățarea stomacului. Mai mulți localizatori pot fi detectați simultan, reducând astfel costurile; 2. Odată ce există o valoare a fluxului de scurgere în mai mulți poziționari, aceasta va fi inconsistentă cu valoarea fluxului presetat, deci este mai sigură; 3. Metoda de detectare este mai directă, tava nu este încărcată, iar clipul gol de poziționator poate fi detectat.

Cazul de cerere

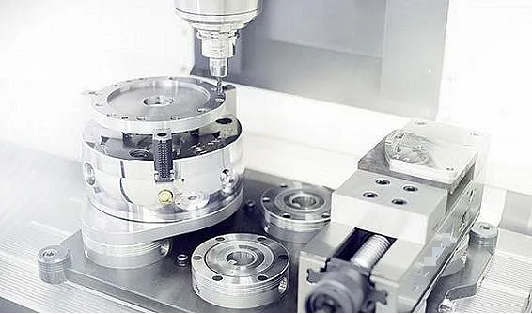

Sistemul modular are module profesionale standard pentru prinderea directă a pieselor de lucru, precum și micro și piese mici, permițând instalarea, poziționarea și prindere a dispozitivelor individuale de prindere, tăvi de piese de lucru sau piese de lucru echipate cu ace

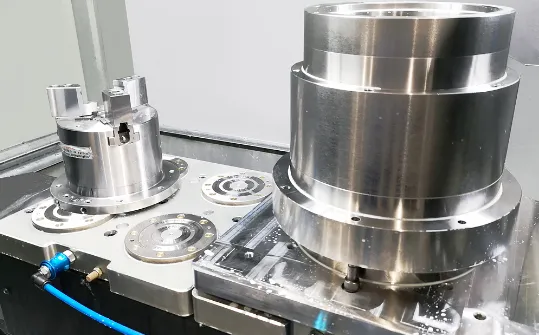

Schimbarea rapidă a tăvii configurate diferite dispozitiv de prindere
Podul rotativ echipat cu sistemul de poziționare zero set poate înlocui tava de prindere sau piesa de prelucrat individuală, după cum este necesar.

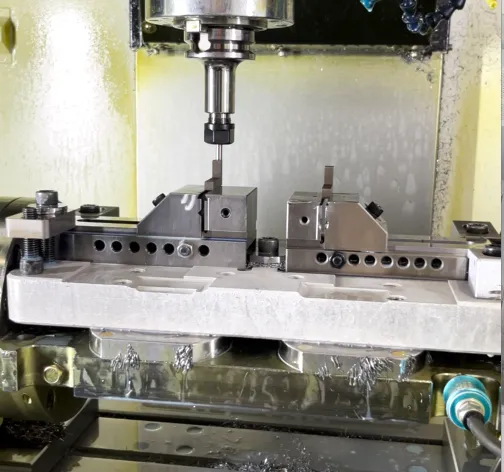

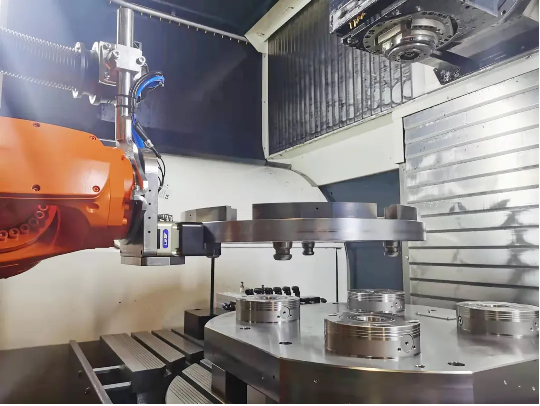

Sistemul de poziționare a punctelor zero este utilizat pentru a obține stabilitatea prelucrării în alimentația automată a mașinilor.

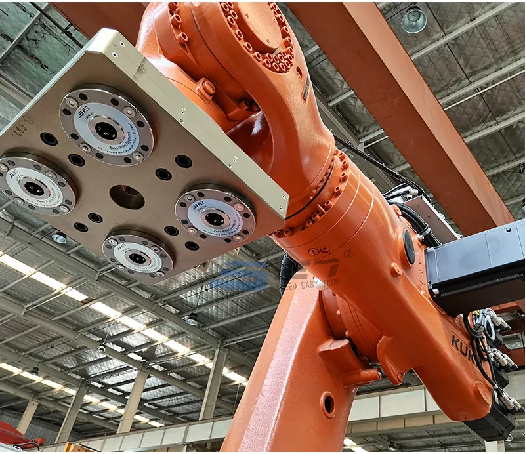

În aplicațiile de asamblare, tava de poziționare zero setată este utilizată ca sistem de purtător, iar pinul de poziționare conic împiedică tava să se blocheze în timpul înlocuirii.

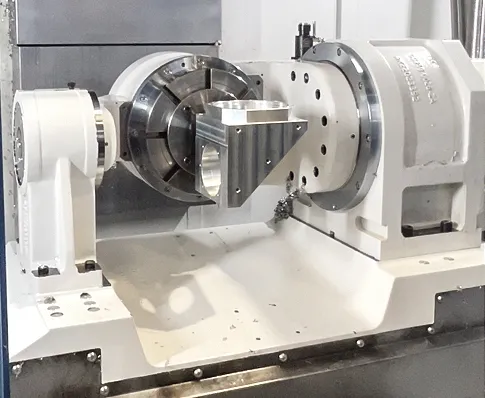

Într -un mediu special de procesare, piesa de lucru poate fi fixată direct prin setarea găurii procesului sau conectată cu piesa de prelucrat prin tavă, iar cinci laturi pot fi procesate la un moment dat, eliminând procesele tradiționale complexe.

Avem un portofoliu cuprinzător de produse de fixare și tehnologie profesională de cercetare și dezvoltare, cu mulți ani de experiență acumulată, cultivarea profundă a industriei timp de zeci de ani, pot oferi pentru a satisface o varietate de nevoi de soluții tehnologice de prindere automatizată, pentru a ajuta automatizarea producătorilor de echipamente din industrie reduc costurile și a crește eficiența, îmbunătățește competitivitatea de bază a întreprinderilor. Critica este că soluțiile noastre de sistem de poziționare zero pot îndeplini o varietate de scenarii practice de aplicare, Suyi de se bazează pe tehnologia de producție de cercetare și dezvoltare de înaltă calitate și excelența cerințelor tehnice, a oferit multe întreprinderi cunoscute din lume cu soluții tehnice.
