Sistemul de prindere a setat o gamă completă de sistem de prindere zero pentru a ajuta noua revoluție în prelucrare!

Gama completă de principale cu puncte zero dezvoltate de Suidel este versatilă și poate fi instalată în paleți de mașină, substraturi, plăci pătrate, coloane, turnuri și poduri rotative pentru toate procesele mecanice comune, cum ar fi freza, întoarcerea, șlefuirea, coroziunea și bancurile de testare pentru echipamentele de asamblare. Grippers-ul de schimbare rapidă din oțel de instrumente de înaltă calitate sunt fixate mecanic și deblocate. Caracteristicile gamei complete de sisteme de prindere a lui Suyi DE sunt: ​​simple și durabile, ușor de curățat, design complet de pachete și precizie de poziționare ridicată.
Cu o experiență bogată în domeniul procesării mecanice, continuăm să îmbogățim gama de produse pentru fabricarea de mașini -unelte mai rafinate și inteligente și să satisfacem o varietate de nevoi de soluții inovatoare de sistem tehnologic de prindere pentru a alege, pentru a ajuta întreprinderile să creeze o linie de producție de prelucrare de înaltă calitate, de înaltă calitate, de înaltă calitate.
Seria de sistem manual cu schimbare rapidă
01

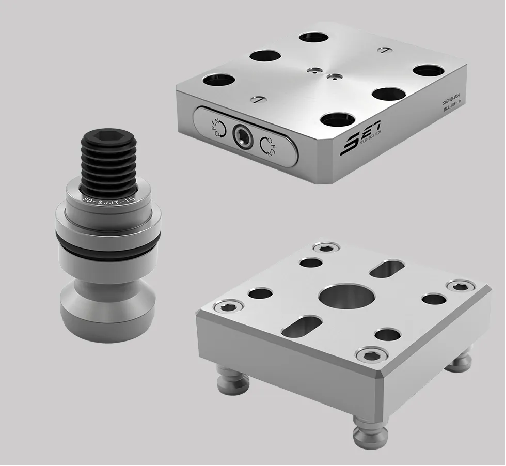

Seria manuală de poziționator zero

▲ manual manual manual cu patru unități manual de palet manual de blocare
Odată cu combinația dintre sistemul de poziționare zero manuală și viciul manual, designul modular al blocării puternice este realizat rapid, ceea ce poate realiza prindere rapidă în afara mașinii -unelte și poate îmbunătăți eficiența procesării.
Caracteristici de poziționator
Se fixează manual și se deblochează
Material: Oțel inoxidabil (sau personalizat)
Întărirea suprafeței și a pistonului
Precizie de poziționare repetată <± 0,01mm
Cuplul maxim: 60nm
Caracteristicile paletei
Material: oțel (sau personalizat)
Cerințele speciale pot fi personalizate
Caracteristici de dibl
întărire
Funcția de a restricționa libertatea direcțiilor X și Y
02

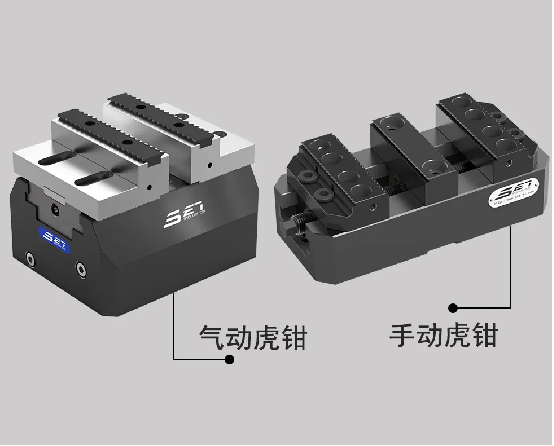

Seria Vice

▲ VISE VISE PNEUMATICĂ VISE
Vice-ul din piele de căprioară poate fi utilizat în combinație cu sistemul de poziționare cu punct zero pentru a schimba rapid întregul dispozitiv de prindere în câteva secunde. Design plat și fără spațiu, în special adecvat pentru soluții de automatizare cu stocarea pieselor de lucru atunci când sunt combinate cu sisteme de schimbare rapidă.
Caracteristici manuale Vise
Deschidere rapidă manuală, blocare, sigiliu dublu, performanță bună de sigilare
Material: oțel structural din aliaj
Centru folosind centrare de rulment cu două fețe, ușor de operat
Precizie de poziționare repetată <± 0,01mm
Vice-alocare este un instrument versatil care poate fi utilizat pentru a prinde materiale, plăci sau profiluri goale. Rulmentul central pre-strâns și fără gol și glisoarele suplimentare montate asigură o repetabilitate de până la ± 0,01 mm, o mică adâncime de prindere (3mm) și capacitatea de a obține prelucrarea pe mai multe fețe într-un singur sistem de prindere.
Caracteristici de viciu pneumatic
Sursa de aer deschis, clemă de arc, sursă de aer sub presiune
Material: oțel inoxidabil întărit
Tratamentul de întărire a suprafeței și feroviarului
Precizie de poziționare repetată <± 0,01mm
Via pneumatică dezvoltată de Suide este echipată cu un arc setat în interior pentru o forță de prindere mai mare. Când nu există furnizare de aer, menghina poate menține în continuare o forță de prindere ridicată. În plus, poziția de prindere poate fi monitorizată prin presiune dinamică sau printr -o cale de aer integrată, ceea ce face ca menghina să fie și mai utilă în aplicațiile de automatizare.
03

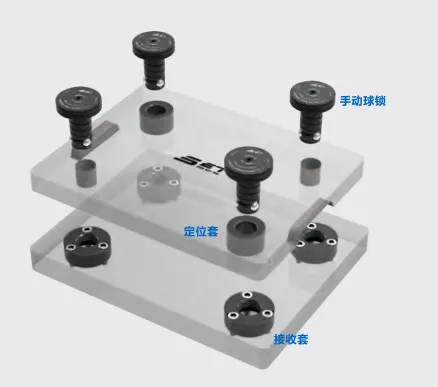

Sistem manual de blocare a mingii

Componente principale: Mânecă de recepție (plasată în placa de bază), manșon de poziționare (plasat în tavă) manual bloc manual
Utilizări principale: poate completa rapid și precis poziționarea și blocarea setului complet de corpuri; Potrivit pentru un lot mic, piesă de lucru cu mai multe vieți
Particularitate
Rapid: Înlocuirea completă a echipamentului durează până la 1 minut
Precizie de poziționare repetată: în ± 0,013mm
Forța de prindere: capacitatea de rulare a blocării mingii este de 36 de tone
Funcționare simplă: poziționarea blocajului un pas de realizat
Cost scăzut: un singur set de plăci de bază, înlocuirea nelimitată a paleților care prelucrează diferite produse
Întreținere: piesele sunt interschimbabile și interschimbabile
04

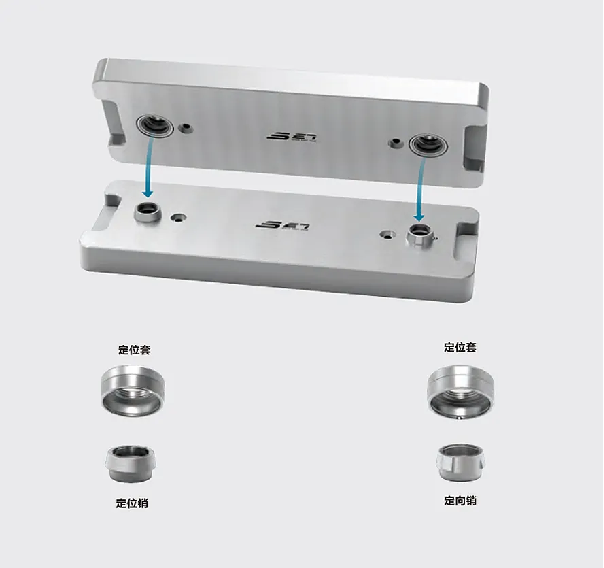

Inel de localizare manuală

Inelul de poziționare manuală este un dispozitiv care are nevoie doar de șuruburi pentru a finaliza poziționarea de înaltă precizie.
Particularitate
Localizați manual, blocați și deblocați
Precizie de poziționare repetată <± 0,003mm
Material: oțel inoxidabil întărit
Poziționarea rapidă și precisă a paletului și a substratului
Proiectare compactă pentru utilizarea eficientă a spațiului
Case de aplicare a sistemului de prindere
01

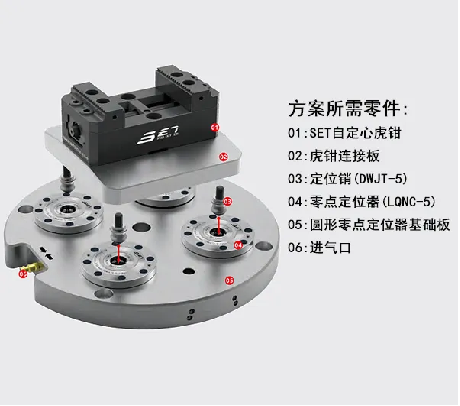

Vice-centratând

● Viciul de centrare de sine este utilizat în tabelul de poziționare zero circulară cu cinci axe
● Acest program poate înlocui rapid viciul de la sine, îmbunătățește foarte mult eficiența muncii
02

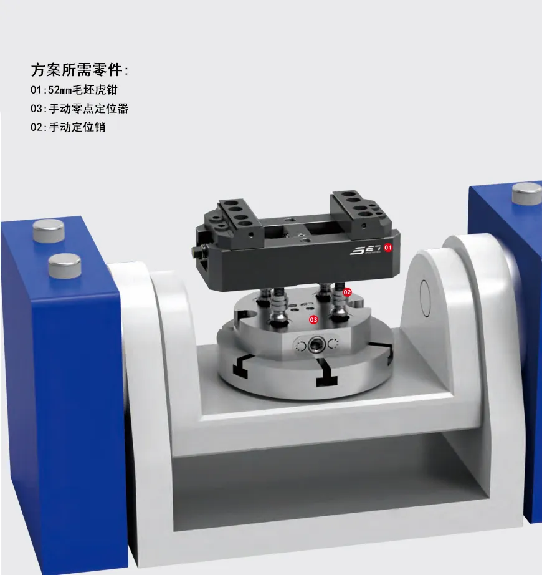

Pozitor de zero manual

● Vie de centrare manuală cu o poziție de 52 mm manual în patru unități zero
● Încărcare rapidă, nu este nevoie să reglați, forță mare de prindere
● Poate realiza procesarea invizibilă, fără contur,
03

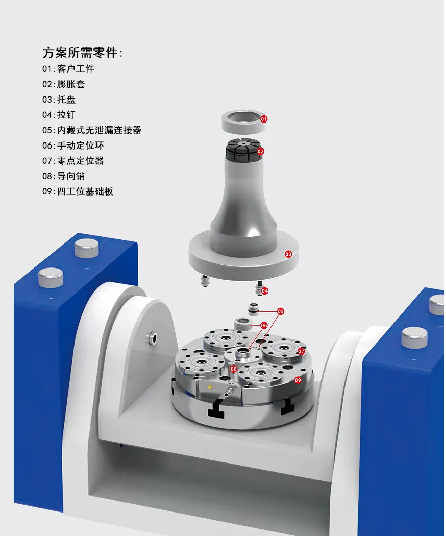

Inel de localizare manuală

● Inel de conuri flexibil pentru centru pentru a asigura precizia poziționării centrale și rămâneți mereu neschimbați
● Conectorii fără scurgeri permit conectarea rapidă a corpurilor hidraulice sau pneumatice
În domeniul aerospațial, producția automatizată, producția inteligentă laser, fabricarea automobilelor, linia de producție a mașinilor, acordăm întotdeauna atenție nevoilor dvs. specifice, pentru a vă oferi soluții de fixare de înaltă calitate. Potrivit mai ales pentru producția de fixare în masă și schimbarea rapidă, astfel încât producția mecanică pentru a îmbunătăți eficiența producției de 90%. Set se bazează pe tehnologia de procesare de înaltă calitate și cerințele tehnice ale excelenței, a oferit soluții tehnice pentru multe întreprinderi cunoscute din lume. Setul are capacitatea de a proiecta, produce, testa și vinde întreaga soluție pentru a asigura un produs constant de înaltă calitate.
